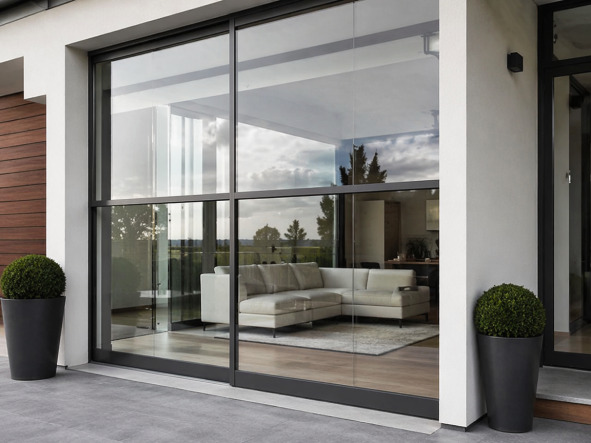

Как работает система вертикального подъема створок?

• Как работает механизм вертикального подъема
• Где используются системы вертикального подъема
• Какие преимущества имеет система вертикального подъема
• Насколько надежны такие системы
• Какие ограничения стоит учитывать

Окна-слайдеры, вертикальные раздвижные окна или гильотинное остекление – это всё об одном типе пластиковых окон. Принцип работы гильотинного окна напоминает шкафы-купе. Есть две створки, которые движутся в одной плоскости, только в случае с окном движение створок строго вертикальное.

Как работает механизм вертикального подъема

Технически механизм вертикального окна, оснащенного электроприводом, полностью повторяет боковое стекло в машине. Есть мотор и тяговые элементы, полностью скрытые от глаз наблюдателя. Автоматические окна с электрическим приводом работают по телескопическому принципу: мотор вращает вал, который тянет за собой ремень, створка начинает движение и в определенной точке «захватывает» следующую створку, они складываются «гармошкой». Ручной слайдер используется в небольших квартирах или частных домах. В старых моделях гильотинных окон, популярных в Британии и США, использовались металлические гири-противовесы. В современных – пружинные балансиры, рассчитанные под вес створки. Сила тяжести окна уравновешивается возвратной силой пружины, створка фиксируется.

Подъемную створку окна можно жестко зафиксировать на любой высоте. Система оснащается червячным редуктором или, если речь о тяжелых многосекционных системах, – электромагнитным дисковым тормозом. Червячный редуктор блокирует обратное усилие от створок к ремню, а дисковый тормоз фиксирует вал двигателя колодками – оба способа позволяют надежно противодействовать силе земного притяжения.  За несколько секунд окно надежно фиксируется в заданной точке.

Основные характеристики окон с подъемной створкой:

1. Система состоит из двух и более секций. Одна из секций остается неподвижной (чаще всего верхняя), остальные могут двигаться.
2. Окна могут открываться вверх или вниз. Во втором случае внизу окна образуется парапет. Существуют «слайдеры»: две подвижные створки, которые двигаются по независимым пазам – можно поднимать нижнюю вверх или опускать верхнюю вниз.
3. Подвижные секции собираются в единый пакет под верхним или нижним профилем, образуют ровную плоскость, не нарушающую геометрию помещения или фасада.

Классический вертикальный механизм включает две створки: фиксированный верх и подвижный низ. Но сегодня существует множество вариантов:

1. С неподвижной нижней частью.
2. Две части могут двигаться поочередно.
3. Три секции: две стационарные, одна зафиксирована.
4. Многосекционные (до пяти секций): закрепляется одна створка, остальные могут передвигаться по вертикальным направляющим.

Гильотинные конструкции сегодня чаще всего оснащаются дистанционным блоком управления, включатель размещается на стене. Если электромотор системы подключен к умному контроллеру, можно поднимать-опускать окна, нажимая одну кнопку в приложении смартфона.

Где используются системы вертикального подъема

Возможность незаметно убирать часть окна приветствуется везде, где важна легкость помещения и свежий воздух. Отсутствие стекол превращает балкон, лоджию или гостиную в открытую террасу визуально и практически.

Подъемные окна – лучшее решение, если рядом с окном есть элементы декора, цветы, мебель, и нужны створки, которые открываются не внутрь помещения.

Многосекционные окна используются для остекления ресторанов, балов, зимних садов, павильонов, беседок. Они позволяют регулировать параметры помещения согласно погоде, объединять помещение с улицей, создают панорамный обзор.

Тип движения створок также влияет на сферу применения:

1. Окна сдвигаются вниз – сложенные стекла образуют эффектный парапет высотой около 1 м. Отличное решение для террас, беседок, летних веранд ресторанов, балконов.
2. Окна сдвигаются вверх – стекла собираются сверху, открывая проход. Эффективное решение для патио, зонирования пространства в помещениях, организации открытых площадок при барах и ресторанах.

Окно слайдер из ПВХ с движением обеих створок обычно применяется в частных домах, на небольших кухнях или в квартирах, где важна экономия места, отличный обзор и максимальная гибкость в управлении движением воздуха.

Какие преимущества имеет система вертикального подъема

Подъемное гильотинное остекление относится к премиальному типу решений для окон. Его преимущества:

1. Отсутствие движения створок внутрь помещения, что позволяет уникально организовать пространство.
2. Неповторимая обзорность, подходит для панорамного остекления в пол террас, балконов, веранд, беседок.
3. Экономия места в оконном проеме, чего не способны обеспечить порталы и подъемно-сдвижные системы.
4. Позволяет в одно движение превратить закрытую террасу в летнюю площадку.
5. Высокая эстетика. Внешняя конструкция окна отличается легкостью и экономичностью линий. Открытое пространство остается чистым, без профилей рам и перегородок, которые есть у других слайдер-систем.
6. Идеальное движение воздуха – можно организовать мягкое проветривание помещения сверху, где теплый воздух, без холодных потоков снизу.
7. Гильотинная система безопаснее для здания и проемов при повышенной ветровой нагрузке.

Стоимость владения гильотинными окнами окупается, если есть высокие требования к эстетике, простору и воздухообмену.

Насколько надежны такие системы

Окна с вертикальными створками являются высоконадежными. Створки жестко фиксируются в раме, их нельзя выбить случайным ударом или сорвать порывом ветра. Современные профили с уплотнителями EPDM обеспечивают новый уровень герметичности. Каучук EPDM устойчив к солнцу, моющим средствам, сохраняет эластичность при экстремальных температурах, легко принимает исходную форму. Запас прочности гильотинных систем – 20–30 лет.

Какие ограничения стоит учитывать

Для установки вертикального раздвижного окна требуется высокая надежность проёма: усадка недопустима, конструкция не рассчитана на сжатие. Перекос допустим не более 1–2 мм на 1 метр, не более 8 мм на весь проём. Если дом даёт усадку, необходим монтаж жесткой независимой рамы или формирование зазора.

Оценивается несущая способность балок и стен: вес гильотинного профиля значительный – до 80 кг и больше. Запрещен монтаж на сайдинг или тонкий деревянный каркас.

Ширина конструкции не может превышать 4–6 метров, высота – не более 3,5 метра. Для автоматических окон точка вывода кабеля и доступ к коробу с мотором закладываются на этапе строительства.

Вертикальным системам потребуется качественный уход:

1. Техническое обслуживание (очистка направляющих, смазка уплотнителя силиконом) – 1 раз в год.
2. Желательна оснастка системы датчиком обнаружения препятствий на случай, если в проеме оказался посторонний предмет, человек или часть его тела.
3. Если окно открывают и закрывают очень часто, через 10 лет может потребоваться замена пружинных балансиров.
4. На системы с электромоторами желательна установка стабилизаторов, защищающих систему от скачков напряжения.
